正航整理試驗機檢驗用測力儀的校準

1.范圍
本標準規定了單軸試驗機(例如:拉力/壓力試驗機)靜態檢驗用測力儀的校準，并給出測力儀的分級方法。測力儀被定義為從力傳感器直到包括指示裝置在內的整個組合。本標準一般適用于其所受的力是通過測量受力體的彈性變形或與之成正比的量來確定的測力儀。
2引用標準
下列標準所包含的條文，通過在本標準中引用而構成為本標準的條文。本標準出版時，所示版本均為有效。所有標準都會被修訂，使用本標準的各方應探討使用下列標準版本的可能性。
GB/T 16825-1997拉力試驗機的槍0(idtI SO 7500-1,1(M)
3原理
校準包括對測力儀的受力體施加準確已知的力和記錄其變形測量系統的數據，該測量系統應視為測力儀的組成部分。
采用電測量方式時，如果滿足下列條件，指示裝置可由另一指示裝置替換而不必重新校準測力儀:
a)原指示裝置和替換指示裝置具有可溯源到國家基準且以電的基本單位(伏特、安培)給出校準結果的校準證書。替換指示裝置的校準范圍不應小于與測力儀一起使用時的范圍，其分辨力不應低于與測力儀一起使用時的分辨力;
b)替換指示裝置的量值單位(例如5V,10V)和激勵源的類型(例如AC或DC載頻)應分別與原
指示裝置相同;
c)每個指示裝置(原指示裝置和替換指示裝置)的不確定度不應影響測力儀整個組合的不確定度。推薦替換指示裝置的不確定度不大于整個系統不確定度的1/3
4測力儀的特性
4.1測力儀的標識
測力儀的所有部件(包括電纜)均應分別給出標識，例如，制造者名稱、型號和編號。力傳感器應標明工作力。
4.2力的施加
力傳感器及其加荷用附件的設計應保證無論拉伸還是壓縮狀態均沿軸向施加力。
附錄A(提示的附錄)給出了加荷用附件的示例。
4.3變形的測量
力傳感器受力體變形的測量可采用機械的、電的、光的或其他具有足夠準確度和穩定度的方法進行。
變形測量系統的類型和性能決定了測力儀是僅以規定的校準力分級還是以插值分級(見第7章)。
通常，采用標度盤式指示裝置測量變形的測力儀僅限于使用已被校準的力。標度盤式指示裝置如果在長行程范圍內使用可能含有很大的局部周期性誤差，該誤差產生的不確定度太大以致不允許在校準力之間插值。如果標度盤式指示裝置的周期性誤差對測力儀插值誤差的影響甚小，則可使用插值。
5符號、單位及含義

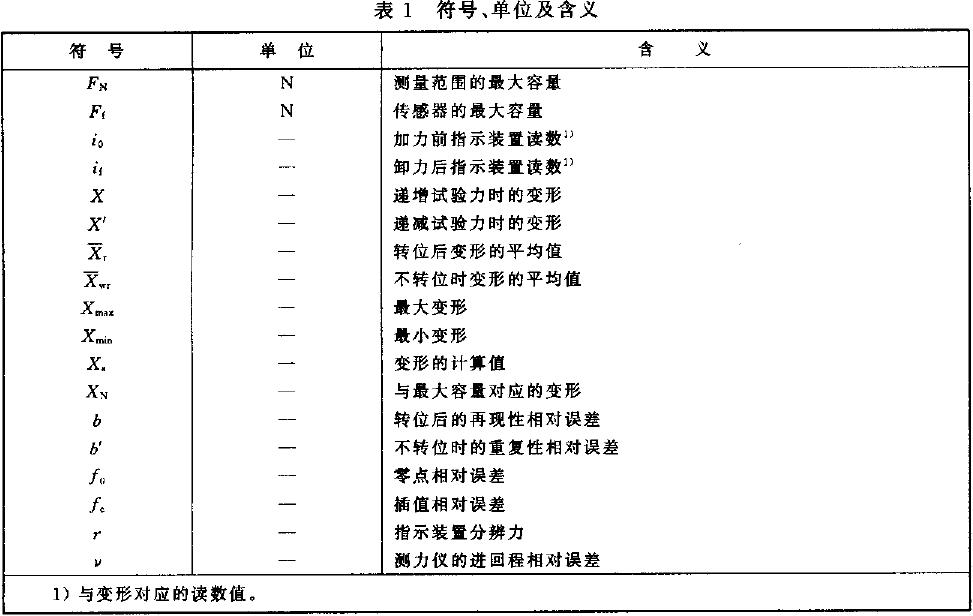

本標準應使用表1給出的符號、單位及含義。

6測力儀的檢驗
61一般性檢驗
對測力儀進行校準前，應保證該測力儀是能被校準的。這可按如下規定的和給出示例的預備試驗來完成。
6.1.1過負荷試驗
此項任選試驗在附錄B(提示的附錄)的B1描述。
6.1.2有關施加力的檢驗
確保:
a)拉伸試驗時，測力儀的輔助系統能夠軸向施加力;
b)壓縮試驗時，力傳感器與其在校準機上的支承之間無相互干擾。
附錄B(提示的附錄)的B2給出可采用的方法示例。
注:可采用其他方法，例如，使用帶有一個小圓球或球形上支承面的平底傳感器。
6.1.3電壓變化試驗
是否進行此項試驗由校準部門決定。對于需要提供電源的測力儀，需驗證線電壓變化士10%時對其無明顯影響。此項檢驗可借助于力傳感器模擬器或其他適當?shù)姆椒ㄟM行。
